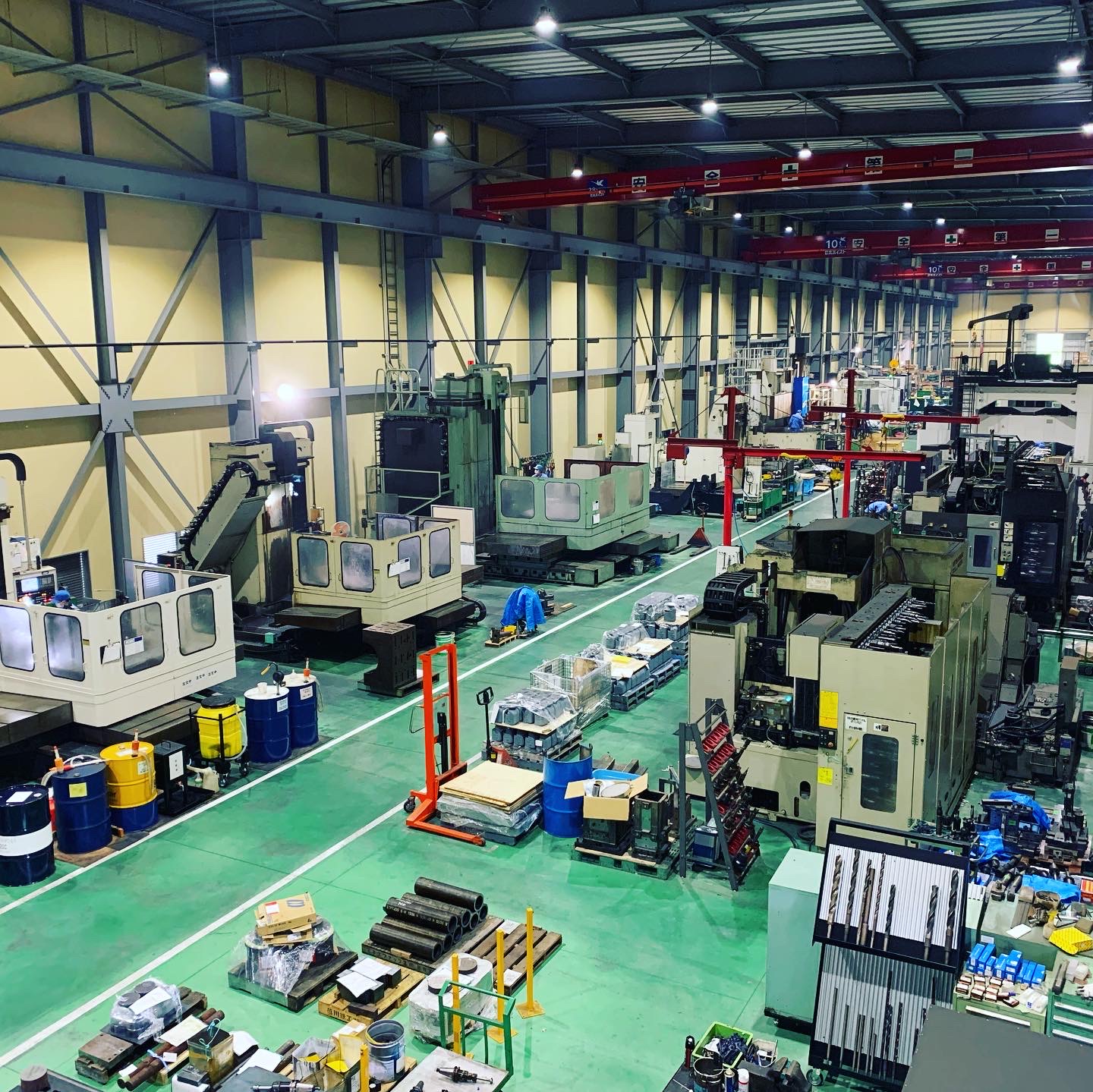

【敷地について】

全体敷地面積：12,085㎡　／　工場建物床面積：2,914㎡　／　事務所建物床面積：331㎡



【動画紹介】MCR-A5CⅡ




【動画紹介】横型マシニングセンタ三井精機HU63A テーブル630角 パレチェン6





【写真紹介】

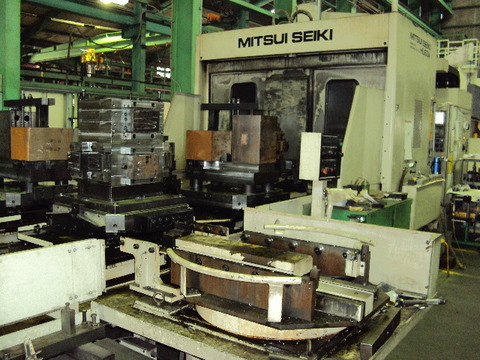

マシニングセンタ HU63A

主動力：30KW
製造会社：三井精機
台数：1
テーブル630*630
パレチェン6　ATC120
テーブル割出1°
移動量X900 Y800 Z800
主軸端面からテーブル中心950
最大積載　1200Kg

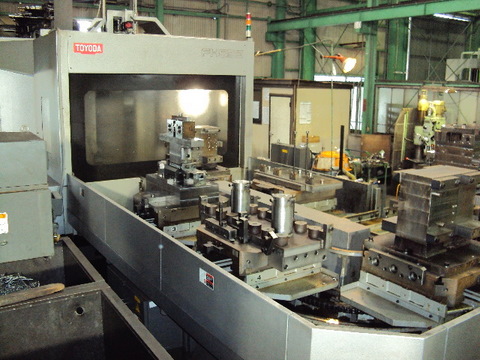

マシニングセンタ FH63S

主動力：30KW
製造会社：ＴＯＹＯＤＡ
台数：1
テーブル630*630
パレチェン6　ATC120
テーブル割出1°
移動量X900 Y800 Z800
主軸端面からテーブル中心950
最大積載1200Kg

NC複合機 INTEGREX200-Ⅳ GL150F

主動力：22KW
製造会社：山崎鉄工所
台数：1
X580*X1045*Y160*B225°
振りφ660芯間995
B軸割出１°
ガントリ-15kgφ220

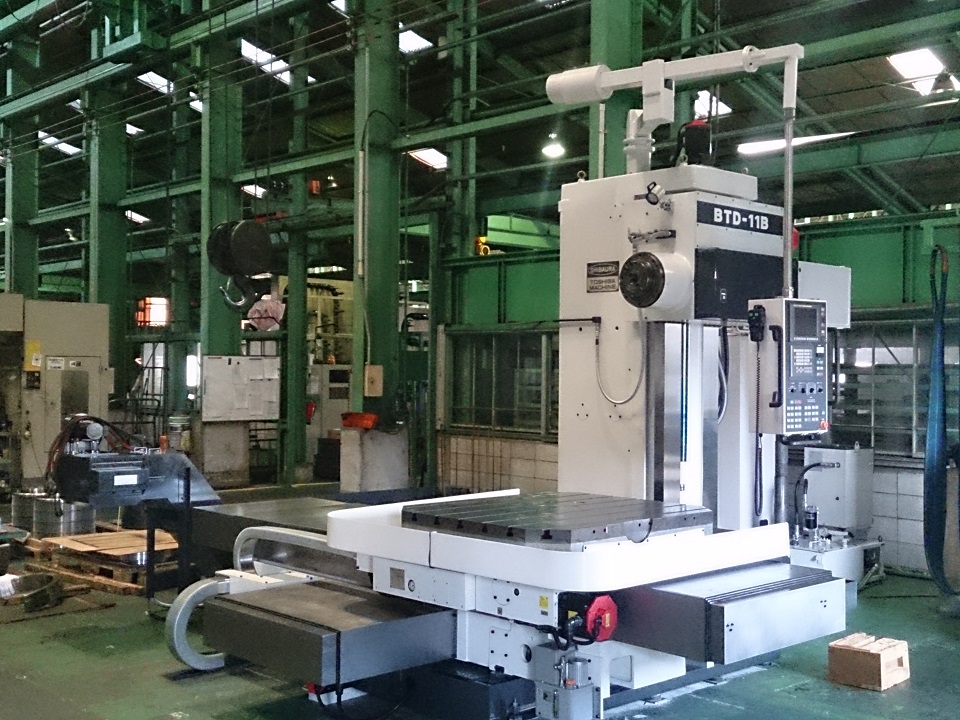

NC横中繰り盤 BTD-11B

主動力：15KW
製造会社：SKエンジニアリング
台数：1
テーブル1250*1150
移動量X1600:Y1250:Z1000
rev.1000
テーブル割出１°
W軸繰出630mm
最大積載4000kg

NC横中ぐり盤 BTD-BR22

主動力：[AC22KW]18.5KW（連続）
製造会社：TOSHIBA MACHINE
台数：1
テーブル1800*2200
移動量　X3000 Y2300 Z1600
ATC60 rev2500
テーブル割出　0.001°
W軸繰出　700ｍｍ
CNC装置　TOSNUCトリプル7-2
最大積載質量　10000ｋｇ

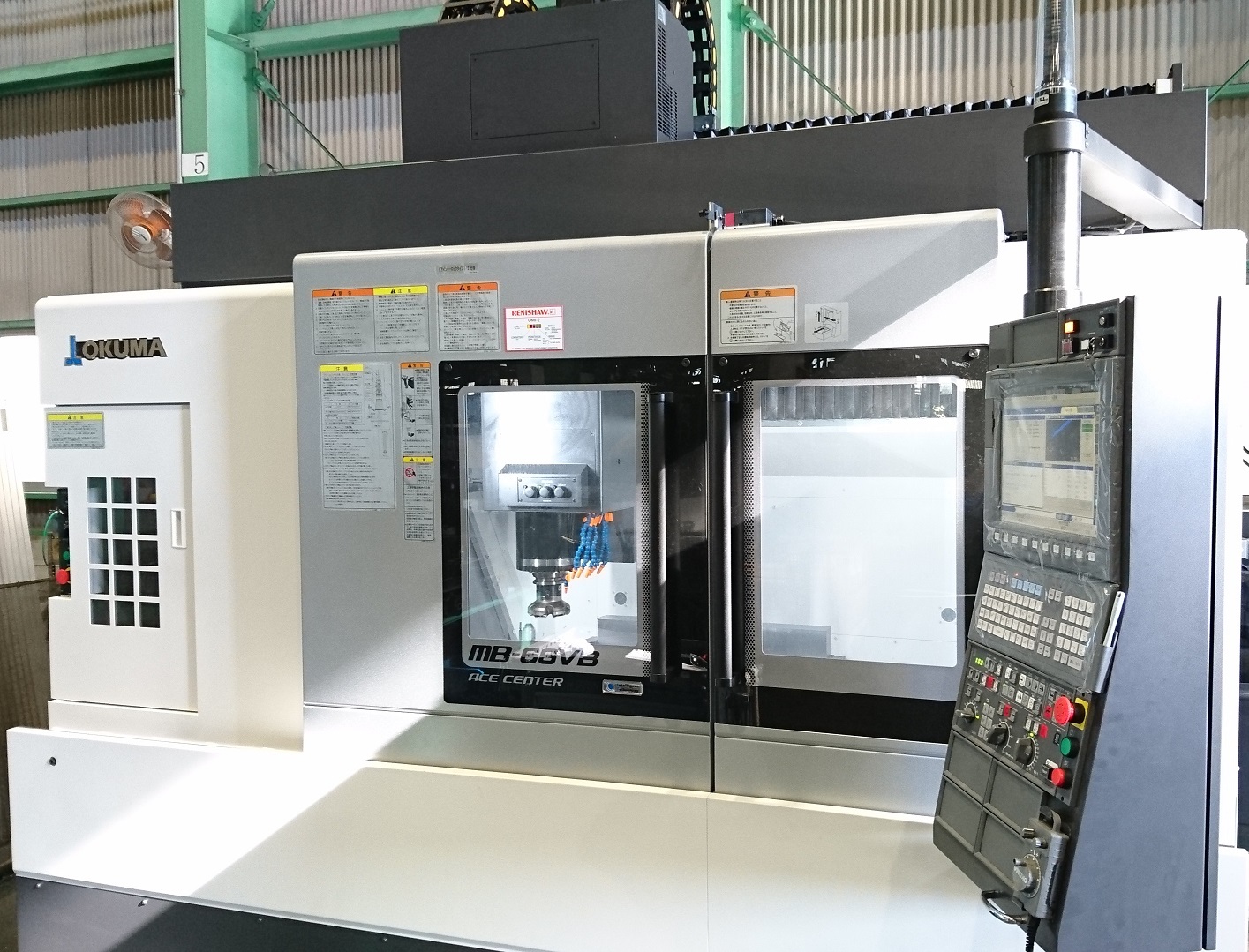

縦型マシニングセンタ MB-66VB

主動力：26/18.5KW
製造会社：OKUMA
台数：1
テーブル1530*660
移動量X1500 Y660 Z660
ATC32　rev.6000
最大積載1500kg
重量11000kg
テーブル上面～主軸端面150～810
最大トルク199/146N・m(5分/連続)

ＮＣ横中ぐり盤 BTD11-R16

主動力：11KW
製造会社：TOSHIBA MACHINE
台数：1
テーブル1600*1400
移動量　X2000 Y1500 Z2000
ATC40 rev2500
テーブル割出　0.001°
W軸繰出　500ｍｍ
CNC装置　TOSNUCトリプル7
最大積載質量　5000ｋｇ

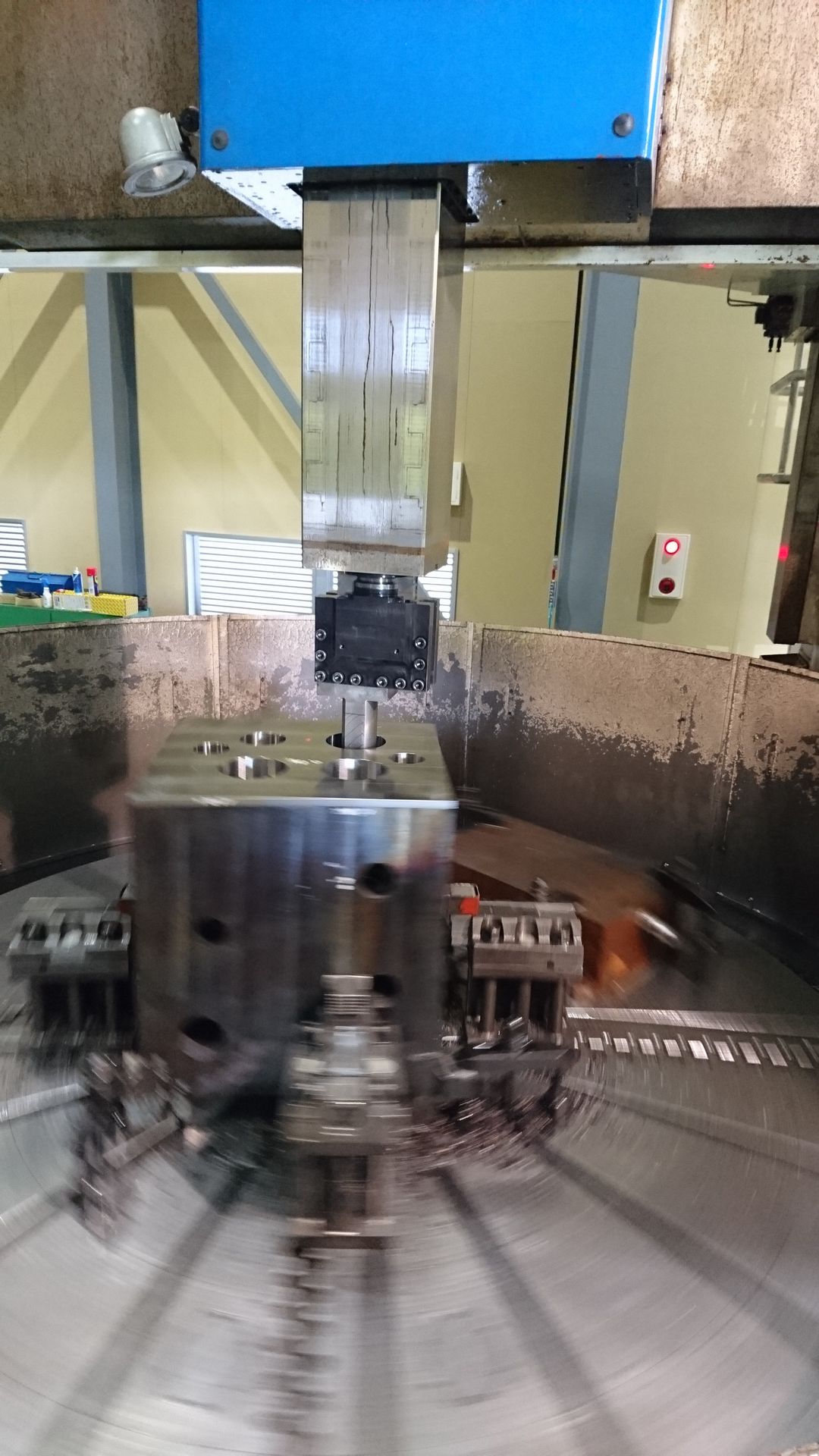

NC立旋盤 TSS-C

主動力：45KW 18.5KW（軸）
製造会社：TOSHIBA MACHINE
台数：1
テーブル直径Ф2500
中心を加工しうる最大振り3200
ラムの移動量Z1000
正面刃物台の左右移動量X1750
最大振りФ4000　最大加工高さ1800
ミーリングﾞ機能付 ドリルФ58タップM36*4
機械質量32000kg

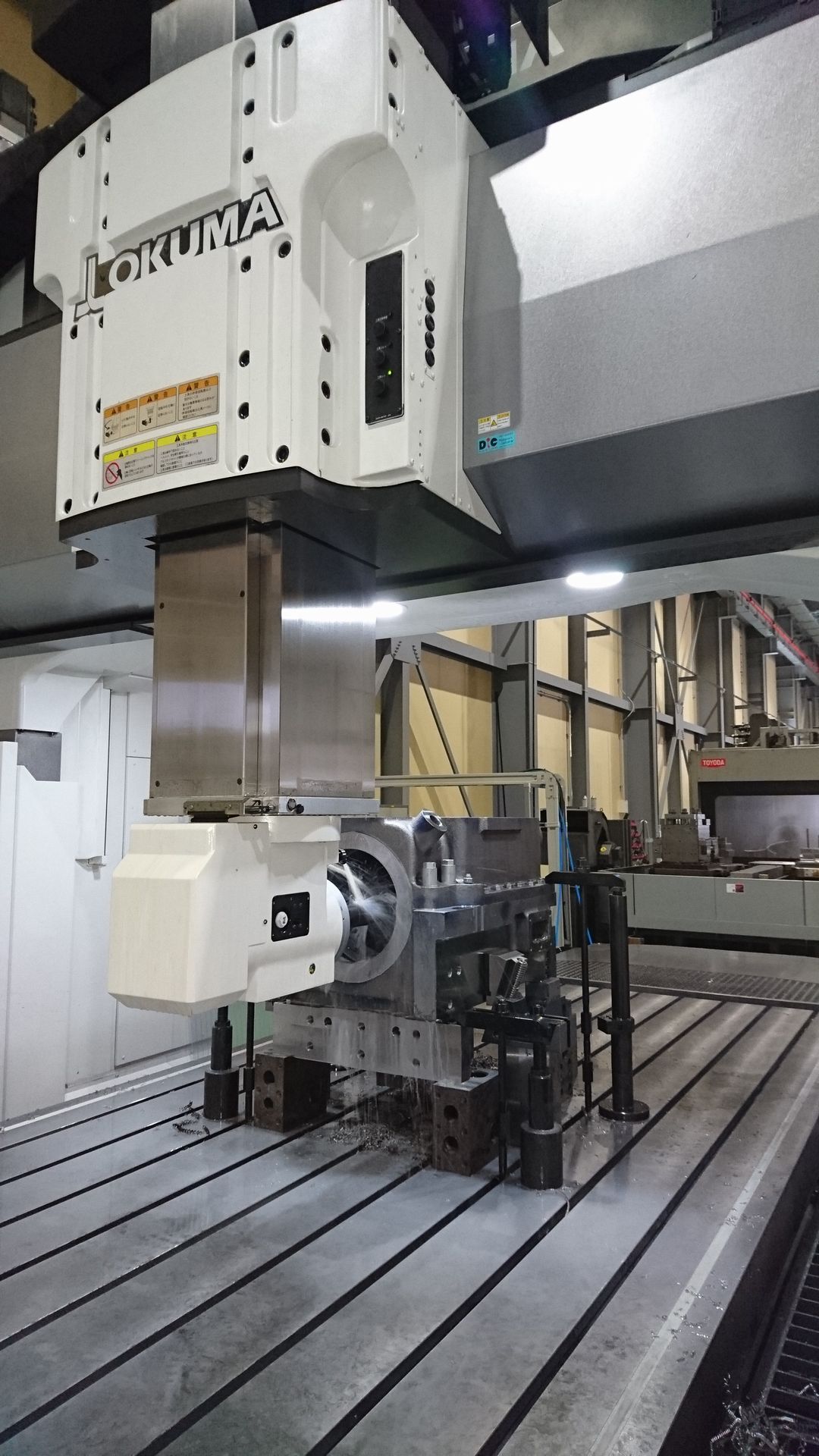

門型マシニングセンタ MCR-A5CⅡ

主動力：30/22KW
製造会社：OKUMA
台数：1
テーブル4000*2000
有効門巾2650
移動量X4200 Y3100 Z800
ユニバーサルヘッドB軸１°C軸5°
テーブル上面から主軸端までの距離250～2050
最大積載15000kg

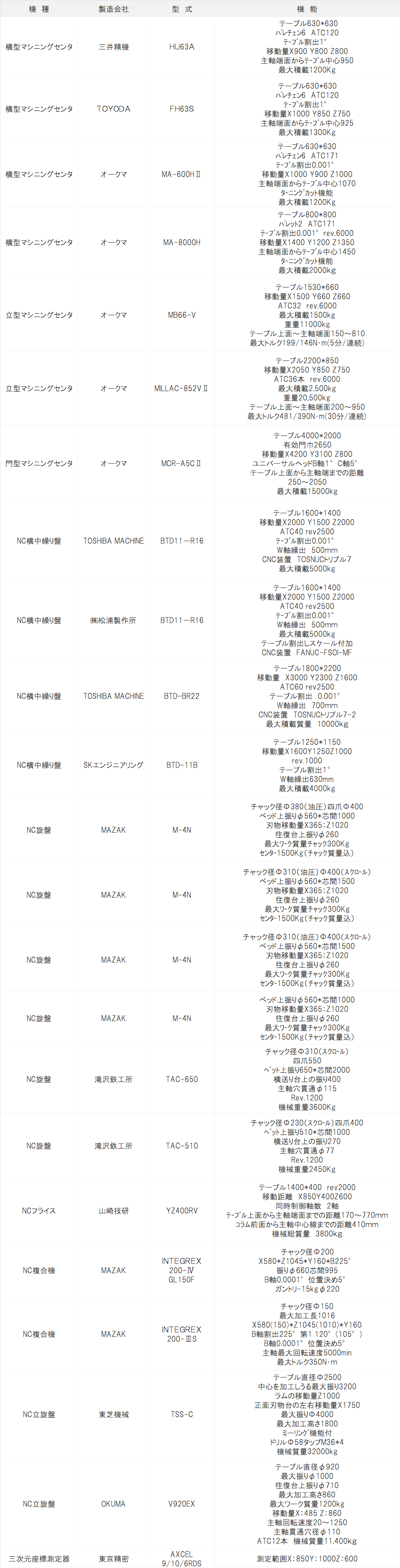

設備一覧

[製造会社]
機種/型式/台数		機能
[三井精機]
マシニングセンタ
HU63A
１台		 主動力30KW／テーブル630*630
パレチェン6　ATC120／テーブル割出1°
移動量X900 Y800 Z800
主軸端面からテーブル中心950
最大積載1200Kg
[TOYODA]
マシニングセンタ
FH63S
１台		 主動力30KW／テーブル630*630
パレチェン6　ATC120／テーブル割出1°
移動量X900 Y800 Z800
主軸端面からテーブル中心950
最大積載1200Kg
[オークマ]
立型マシニングセンタ
MB66-V		 主動力26/18.5KW／テーブル1530*660
移動量X1500 Y660 Z660／ATC32　rev.6000
最大積載1500kg
重量11000kg
テーブル上面～主軸端面150～810
最大トルク199/146N・m(5分/連続)
[オークマ]
立型マシニングセンタ
MILLAC-852VⅡ
１台		 主動力18.5/15KW／テーブル2200*850
移動量X2050 Y850 Z750／ATC36本　rev.6000
最大積載2,500kg
重量20,500kg
テーブル上面～主軸端面200～950
最大トルク481/390N・m(30分/連続)
[オークマ]
横型マシニングセンタ
MA-600HⅡ
１台		 主動力30KW／テーブル630*630
パレチェン6　ATC171／テーブル割出0.001°
移動量X1000 Y900 Z1000
主軸端面からテーブル中心1070
ターニングカット機能
最大積載1200Kg
[オークマ]
門型マシニングセンタ
MCR-A5CⅡ
１台		 主動力30/22KW／テーブル4000*2000
有効門巾2650／移動量X4200 Y3100 Z800
ユニバーサルヘッドB軸１°C軸5°
テーブル上面から主軸端までの距離
250～2050
最大積載15000kg
[東芝機械]
NC横中繰り盤
BTD11－R16
１台		 主動力11KW
テーブル1600*1400／移動量X2000 Y1500 Z2000
ATC40 rev2500／テーブル割出0.001°
W軸繰出　500ｍｍ
CNC装置　TOSNUCトリプル７
最大積載5000kg
[㈱松浦製作所]
ＮＣ横中繰り盤
BTD11-R16
１台		 主動力11KW／テーブル1600*1400
移動量X2000 Y1500 Z2000／ATC40 rev2500
テーブル割出0.001°
W軸繰出　500ｍｍ
最大積載5000kg
テーブル割出しスケール付加
CNC装置　FANUC-FSOI-MF
[東芝機械]
ＮＣ横中繰り盤
BTD-BR22
１台		 主動力AC22KW 18.5KW（連続）／テーブル1800*2200
移動量　X3000 Y2300 Z1600／ATC60 rev2500
テーブル割出　0.001°
W軸繰出　700ｍｍ
CNC装置　TOSNUCトリプル7-2
最大積載質量　10000ｋｇ
[SKエンジニアリング]
ＮＣ横中繰り盤
BTD-11B
１台		 主動力15KW／テーブル1250*1150
移動量X1600Y1250Z1000／rev.1000
テーブル割出１°
W軸繰出630mm
最大積載4000kg
[東芝機械]
NC立旋盤
TSS-C
１台		 主動力45KW 18.5KW（軸）／テーブル直径Ф2500
中心を加工しうる最大振り3200／ラムの移動量Z1000
正面刃物台の左右移動量X1750
最大振りФ4000　最大加工高さ1800
ミーリングﾞ機能付 ドリルФ58タップM36*4
機械質量32000kg
[MAZAK]
ＮＣ旋盤
M-4N
１台		 主動力15KW／ベッド上振りφ560*芯間1000
刃物移動量X365：Z1020／往復台上振りφ260
最大ワーク質量チャック300Kg
センター1500Kg（チャック質量込）
[MAZAK]
ＮＣ旋盤
M-4N
１台		 主動力15KW／ベッド上振りφ560*芯間1500
刃物移動量X365：Z1020／往復台上振りφ260
最大ﾜｰｸ質量チャック300Kg
センター1500Kg（チャック質量込）
[MAZAK]
ＮＣ旋盤
M-4N
１台		 主動力15KW／ベッド上振りφ560*芯間1500
刃物移動量X365：Z1020／往復台上振りφ260
最大ﾜｰｸ質量チャック300Kg
センター1500Kg（チャック質量込）
[MAZAK]
ＮＣ旋盤
M-4N
１台		 主動力15KW／ベッド上振りφ560*芯間1000
刃物移動量X365：Z1020／往復台上振りφ260
最大ﾜｰｸ質量チャック300Kg
センター1500Kg（チャック質量込）
[滝沢鉄工所]
ＮＣ旋盤
TAC-650
１台		 主動力11KW／ベット上振りφ650*芯間2000
横送り台上の振り400／主軸穴貫通φ115
Rev.1200
機械重量3600kg
[滝沢鉄工所]
ＮＣ旋盤
TAC-510
１台		 主動力5.5KW／ベット上振りφ510*芯間1000
横送り台上の振り270／主軸穴貫通φ77
Rev.1200
機械重量2450kg
[山崎技研]
NCフライス
YZ400RV
１台		 主動力3.7KW／テーブル1400*400 rev2000
移動距離 X:850 Y:400 Z:600／同時制御軸数　2軸
テーブル上面から主軸端面までの距離 170～770ｍｍ
コラム前面から主軸中心線までの距離 410ｍｍ
機械総質量 3800kg
[MAZAK]
NC複合機
ＩＮＴＥＧＲＥＸ 200-Ⅳ GL150F
１台		 主動力22KW／X580*Z1045*Y160*B225°
振りφ660芯間995／B軸割出１°
ガントリ-15kgφ220
[近藤製作所]
円筒研削盤
GLOSS-N-1300
１台		 主動力3.7KW／テーブル上振り径Φ300*芯間1200
研削最大直径100
正味重量4000kg
[岡本工作所]
平面研磨盤
PSG－65DX
１台		 主動力8KVA／テーブル 650*500
移動量 750*540
正味重量 3200kg
[OM製作所]
立旋盤
VTO-12
１台		 主動力20KW／Φ1200*930
最大加工径1600／Zｽﾄﾛｰｸ700
最大積載4000kg
[富士ホーニング]
立型ホーニング盤
ＦＶＨ600
１台		 主動力22KW／加工直径Φ300*長さ800
[MAZAK]
汎用旋盤
REX870
１台<		 主動力15KW／ベッド上振り610*芯間3150
主軸穴φ104
[森精機]
汎用旋盤
MS-850G
１台		 主動力3.7KW／550*850 ベット上振りφ435
横送り上振りφ250
[大矢鉄工所]
ラジアールボール盤
RE2-1300A
１台		 Z移動660／左右移動1065
総重量3300kg
[吉田鉄工所]
ラジアールボール盤
YGD-900CT
１台		 -
[東亜機械]
ラジアールボール盤
LOTUS400F
１台		 -
[東亜機械]
ラジアールボール盤
TRD600C
２台		 -
[大隈鉄工所]
円筒研削盤
ＧＵ-33
１台		 主動力3.7KW
テーブル上振り径Φ330*芯間750
[OSG]
ＮC工具研削盤
ＲＤＧ-32Ｓ
１台<		 主動力1.0KW
Φ10～Φ32
[牧野フライス]
工具研磨盤
１台		 主動力1.5KW
最大研削径125／最大研削長320
[panasonic]
半自動溶接機
KRⅡ350YD-350KR2
４台		 -
[panasonic]
TIG溶接機
PANA-TIG WP300
１台		 -
[DAIHEN]
TIG溶接機
TIG MINI 200PⅡ
１台		 -
[ニッチュー]
ショットブラスト
LNF-1
１台		 主導力6.15KW
Ф900*500(高さ)
[日本ホイスト]
天井走行クレーン（10t）
２基		 -
[日本ホイスト]
天井走行クレーン（2.8t）
数基		 -
[東洋精器]
ツールプリセッター
HTP100
１台		 -
[日研工作所]
ツールプリセッター
E460N
１台		 -

↑
